In PCB 3D giá rẻ cho điện tử – Giải pháp tối ưu hỗ trợ R&D điện tử

Đã đăng trên bởi admin

Trong bối cảnh ngành điện tử phát triển với tốc độ cực nhanh, nhu cầu tạo mẫu nhanh, thử nghiệm thiết kế và tối ưu hoá sản phẩm trở nên quan trọng hơn bao giờ hết. Đây cũng là lý do công nghệ in 3D giá rẻ cho điện tử cùng các dịch vụ in 3D hỗ trợ R&D điện tử ngày càng được doanh nghiệp, team R&D, startup và các xưởng sản xuất quy mô nhỏ lựa chọn.

Công nghệ in 3D đang mở ra khả năng rút ngắn thời gian nghiên cứu, giảm chi phí phát triển và đẩy nhanh quá trình đưa sản phẩm ra thị trường. Vậy in 3D điện tử mang lại những lợi ích gì? Ứng dụng ra sao? Vì sao các công ty điện tử phải sử dụng in 3D ngay từ bước nghiên cứu ban đầu? Bài viết dưới đây sẽ giúp bạn hiểu rõ.

1. In PCB 3D giá rẻ cho điện tử là gì?

In PCB 3D là quá trình sử dụng các công nghệ in 3D tiên tiến như FDM, SLA, SLS, MJF để tạo ra:

  • Mô phỏng PCB 3D cho trình diễn thiết kế

  • Vỏ nhựa, case PCB

  • Khung giữ linh kiện

  • Jig test sản phẩm

  • Khuôn mẫu cho sản xuất nhỏ

  • Bản mạch mô phỏng theo thiết kế 3D

    DỊCH VỤ IN 3D CHO PCB – GIẢI PHÁP TỐI ƯU CHO CASE MẠCH, JIG TEST VÀ SẢN PHẨM ĐIỆN TỬ

Trong giai đoạn thiết kế và thử nghiệm, các đội R&D thường phải tạo mẫu nhiều lần. Họ cần:

  • Kiểm tra kích thước

  • Lắp ráp thử linh kiện

  • Test độ bền cơ học

  • Kiểm tra khả năng tản nhiệt

  • Kiểm tra phù hợp với vỏ máy

Việc sản xuất khuôn nhựa hoặc CNC ngay từ đầu sẽ rất tốn kém. In PCB 3D giá rẻ cho điện tử chính là giải pháp tiết kiệm nhất.

2. Vai trò của in PCB 3D hỗ trợ R&D điện tử

2.1 Tối ưu thời gian phát triển sản phẩm

Trước đây, để tạo một mẫu thử PCB + vỏ nhựa, kỹ sư phải:

  • Gửi đi CNC hoặc đúc mẫu → mất 7–10 ngày

  • Chỉnh sửa lại thiết kế → gửi lại lần 2

  • Tốn nhiều chi phí

    In 3D Chịu Nhiệt Cho PCB – Giải Pháp Tối Ưu Cho Case, Jig Test Và Vỏ Thiết Bị Điện Tử - Thiếc Hàn VinaFe - Chuyên sản xuất theo chất lượng yêu cầu

Với in 3D:

  • Chỉ mất từ 3–24 giờ cho 1 mẫu

  • Sửa file → in lại nhanh chóng

Điều này giúp rút ngắn 70–90% thời gian R&D.

2.2 Giảm chi phí làm mẫu

Một mẫu CNC hoặc khuôn ép nhựa có thể tốn từ 3–10 triệu, thậm chí hơn.
Trong khi đó in 3D chỉ:

  • 100.000 – 300.000đ/mẫu đơn giản

  • 500.000 – 1.200.000đ/mẫu phức tạp

Nhờ đó hỗ trợ các đội R&D thử nghiệm nhiều phiên bản mà không lo về ngân sách.

2.3 Dễ dàng thử nghiệm nhiều phiên bản

Các startup và phòng R&D điện tử thường cần:

  • Thay đổi nút bấm

  • Điều chỉnh lỗ bắt vít

  • Chỉnh vị trí linh kiện

  • Tối ưu layout PCB trong case

Công nghệ in 3D cho phép tạo 5–10 phiên bản nhanh chóng mà không cần khuôn.

2.4 Hỗ trợ demo thuyết trình sản phẩm

In PCB 3D còn giúp tạo ra:

  • Sản phẩm demo cho nhà đầu tư

  • Mô hình trưng bày tại hội chợ

  • Prototype minh họa cho khách hàng

Ngay cả trước khi sản phẩm hoàn thiện, đội R&D vẫn có thể có mô hình 3D cực kỳ chuyên nghiệp.

3. Các vật liệu in PCB 3D phổ biến

Tùy theo yêu cầu về độ bền – nhiệt – độ linh hoạt, có thể lựa chọn các loại vật liệu khác nhau.

3.1 PLA – Giá rẻ, nhanh, dễ in

Phù hợp cho:

  • Mẫu thử kích thước

  • Prototype đơn giản

  • Khung PCB không chịu lực

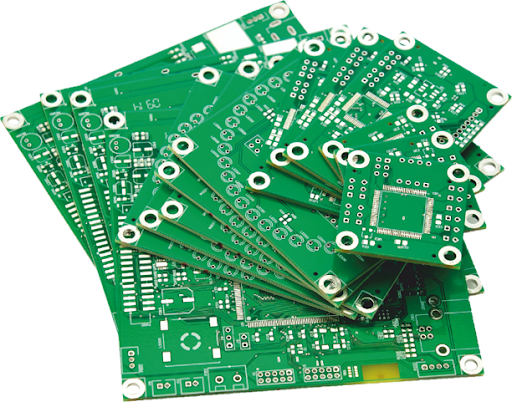

    Gia Công PCB Là Gì? Quy Trình, Ứng Dụng Và Báo Giá Mới Nhất 2025 - Thiếc Hàn VinaFe - Chuyên sản xuất theo chất lượng yêu cầu

Ưu điểm:

  • Giá rẻ nhất

  • In nhanh

  • Màu sắc đa dạng

Nhược điểm:

  • Chịu nhiệt kém (< 70°C)

  • Không phù hợp sản phẩm công nghiệp

3.2 ABS – Chịu nhiệt tốt hơn

Phù hợp cho:

  • Vỏ PCB đặt trong môi trường nóng

  • Thiết bị IoT ngoài trời

  • Linh kiện cần độ bền cao hơn PLA

Ưu điểm:

  • Chịu nhiệt tốt hơn PLA

  • Độ bền cơ học cao

Nhược điểm:

  • In khó hơn

  • Dễ cong vênh

3.3 PETG – Cân bằng giữa bền và chịu nhiệt

Phù hợp cho:

  • Vỏ module IoT

  • Vỏ bo mạch gắn thiết bị điện tử

Ưu điểm:

  • Dẻo hơn ABS

  • Chịu nhiệt khá tốt

  • Khó bị nứt gãy

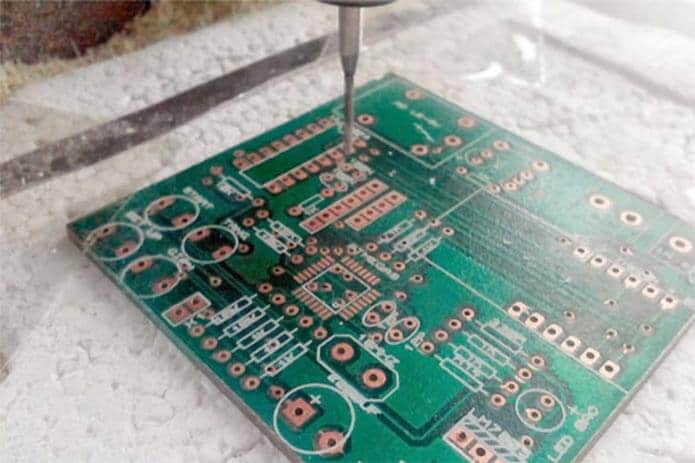

    Mạch PCB Là Gì? Tác Dụng Của Chúng Đối Với Công Nghệ Như Thế Nào?

3.4 TPU – In cao su cho PCB

Đây là vật liệu cao su mềm, dùng để:

  • Làm vỏ chống sốc cho PCB

  • Làm đệm lót, gioăng

  • Làm bumper bảo vệ bo mạch

Ưu điểm:

  • Rất dẻo

  • Chống va đập tốt

  • Chống trượt

3.5 SLS Nylon – Cao cấp cho R&D điện tử

SLS là công nghệ in 3D công nghiệp không cần support, rất phù hợp cho:

  • Case thiết bị điện tử cao cấp

  • Module IoT yêu cầu độ bền

  • Jig test cơ khí

  • Khung tản nhiệt tốt

  • Các linh kiện điện tử nhỏ, cần độ chính xác cao

Ưu điểm:

  • Bền, dai, chịu va đập

  • Dùng được trong môi trường công nghiệp

  • Hoàn thiện bề mặt tốt

3.6 Resin (SLA/DLP) – Chi tiết siêu mịn

Phù hợp cho:

  • Vỏ PCB chi tiết nhỏ

  • Mô hình hiển thị sản phẩm

  • Chi tiết cần độ sắc nét cao

Nhược điểm:

  • Giòn hơn

  • Không chịu lực cao

4. Ứng dụng của in PCB 3D trong R&D điện tử

4.1 In vỏ PCB – Case PCB theo yêu cầu

Các đội R&D có thể in nhanh vỏ:

  • Bộ điều khiển

  • Thiết bị IoT

  • Hộp cảm biến

  • Module công nghiệp

  • Camera, tracking, thiết bị đo

4.2 In jig test – dụng cụ kiểm tra sản phẩm

In 3D giúp tạo:

  • Jig test linh kiện

  • Jig test bo mạch

  • Jig kiểm tra kích thước

  • Khay đựng sản phẩm

    Sekimi ICT Fixture – Bộ gá kiểm tra trong mạch In-Circuit Test » SEMIKI.COM

4.3 In mô hình cho PCB 3D

Ví dụ:

  • Lắp thử vị trí jack nguồn, USB

  • Test độ phù hợp với vỏ

  • Kiểm tra bố trí linh kiện

4.4 In cao su bảo vệ PCB

TPU silicon mềm giúp:

  • Chống sốc khi rơi

  • Cách điện

  • Chống trượt

  • Tạo sự chắc chắn cho thiết bị

5. Quy trình đặt in PCB 3D giá rẻ cho điện tử

  1. Gửi file 3D: STL, STEP, OBJ

  2. Tư vấn vật liệu phù hợp

  3. Báo giá theo khối lượng – thời gian – yêu cầu

  4. Tiến hành in 3D

  5. Hoàn thiện bề mặt (nếu cần)

  6. Giao hàng trong 24–72 giờ

Rất linh hoạt, phù hợp cả cho cá nhân và doanh nghiệp.

6. Chi phí in PCB 3D giá rẻ cho điện tử

Giá phụ thuộc:

  • Công nghệ in (FDM, SLA, SLS…)

  • Kích thước mẫu

  • Loại vật liệu

  • Mức độ hoàn thiện

Khung giá tham khảo:

  • FDM PLA/ABS: 150.000 – 500.000đ/mẫu

  • PETG: 180.000 – 600.000đ/mẫu

  • TPU cao su: 200.000 – 700.000đ/mẫu

  • Resin SLA: 250.000 – 900.000đ/mẫu

  • SLS Nylon: 500.000 – 2.000.000đ/mẫu

So với CNC hoặc khuôn mẫu: tiết kiệm 60–80% chi phí.

7. Vì sao in PCB 3D hỗ trợ R&D điện tử hiệu quả vượt trội?

✔ Tạo mẫu nhanh – không cần khuôn

✔ Chi phí rẻ – thử nghiệm nhiều phiên bản

✔ Tối ưu thiết kế trước khi sản xuất hàng loạt

✔ Hỗ trợ demo – thuyết trình – gọi vốn

✔ Giảm rủi ro sản xuất sai

✔ Phù hợp mọi giai đoạn R&D: từ ý tưởng → prototype → test thực tế

8. Doanh nghiệp nào nên sử dụng in PCB 3D?

  • Công ty điện tử

  • Phòng R&D của nhà máy

  • Startup IoT

  • Kỹ sư thiết kế sản phẩm

  • Maker, sinh viên kỹ thuật

  • Công ty tự động hóa

  • Công ty sản xuất PCB – thiết bị công nghiệp

9. Kết luận

In PCB 3D giá rẻ cho điện tử đang trở thành xu hướng mạnh mẽ vì:

  • Rút ngắn thời gian phát triển sản phẩm

  • Tiết kiệm chi phí

  • Dễ dàng thử nghiệm nhiều phiên bản

  • Hỗ trợ trình bày sản phẩm chuyên nghiệp

  • Tối ưu toàn bộ quá trình R&D điện tử

Đối với các đội R&D, startup hoặc doanh nghiệp sản xuất điện tử, đầu tư vào dịch vụ in PCB 3D hỗ trợ R&D điện tử chính là cách để tăng tốc đổi mới và tạo ra sản phẩm chất lượng hơn với chi phí thấp hơn.
